滚珠丝杠：螺帽种类及循环数

螺帽种类

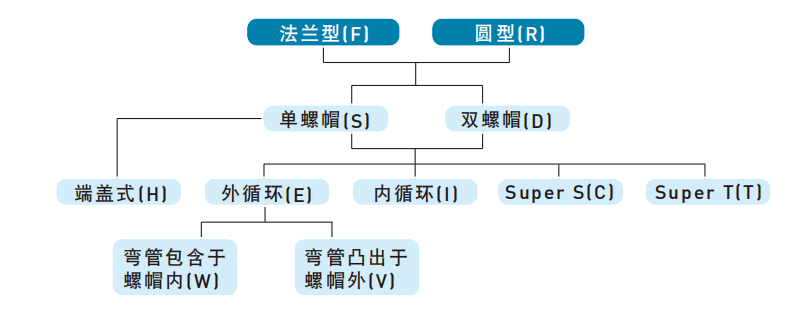

螺帽种类的选用乃依据使用条件，HIWIN滚珠丝杠与螺帽分类代号如下说明(详细请参考第5章)

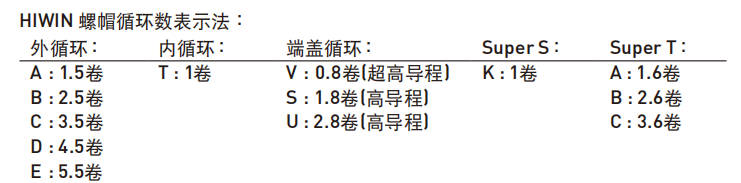

循环数

例如:

B2:两支外循环回流管，每管循环2.5圈

T3:三个内循环回流盖，每个循环1圈

S4:端盖四循环，每个循环1.8圈

HIWIN 推荐外循环以两列2.5卷或3.5卷设计(B2或C2)，内循环以3、4或6卷设计(T3、T4或T6)。

上述循环方式，如图3.4和图3.5所示
