HIWIN直线导轨的配置及安装

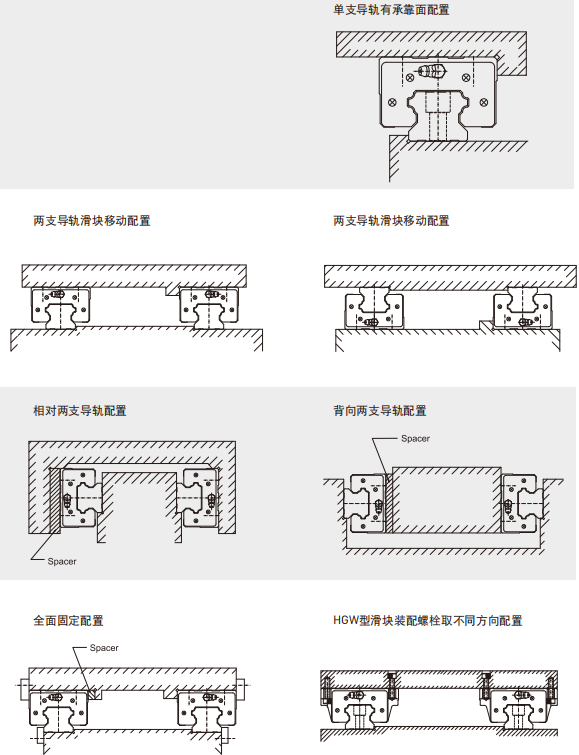

直线导轨能承受上、下、左、右方向负荷，因此可根据机台结构与工作负荷方向配置直线导轨组。

HIWIN直线导轨的安装

上银直线导轨必须根据机台使用状况，如受振动、冲击力的程度，要求的行走精度及机台限制而设定其安装方法。

①基准轨与从动轨

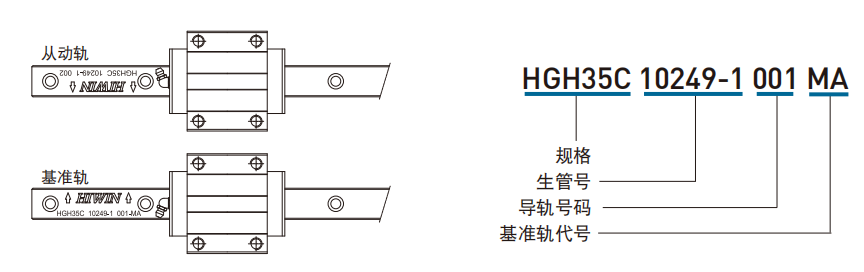

当非互换型直线导轨配对使用时，需注意基准轨与从动轨之差异。基准轨侧边基准面精度较从动轨高，可作为床台安装承靠面。基准轨上有刻上MA之记号，如图所示。

②床台受到振动及冲击力作用，且要求高刚性、高精密度的安装

（1）固定方式

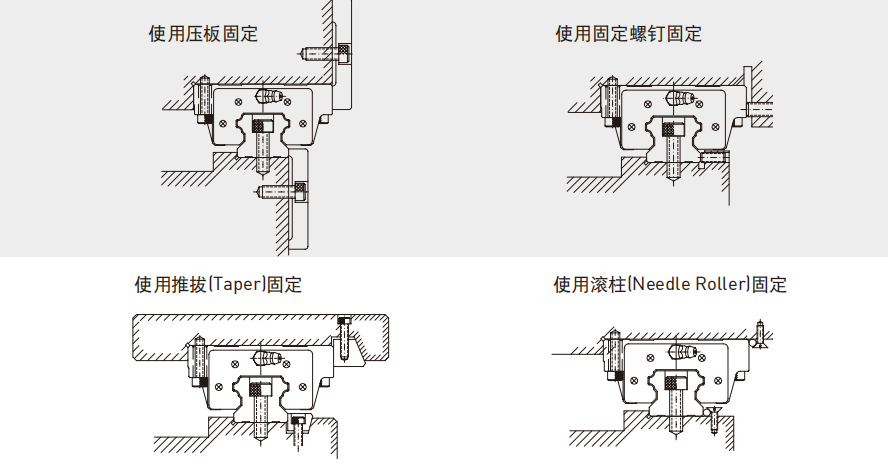

当床台受到振动、冲击力的作用时，导轨及滑块很可能偏离原来的固定位置，而影响精度。为避免发生类似的状况，建议使用下图所列的四种固定方式固定导轨及滑块，以确保机台的运行精度。

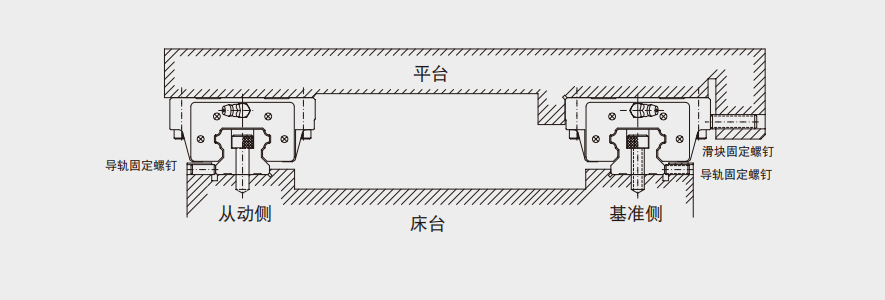

2. 导轨安装

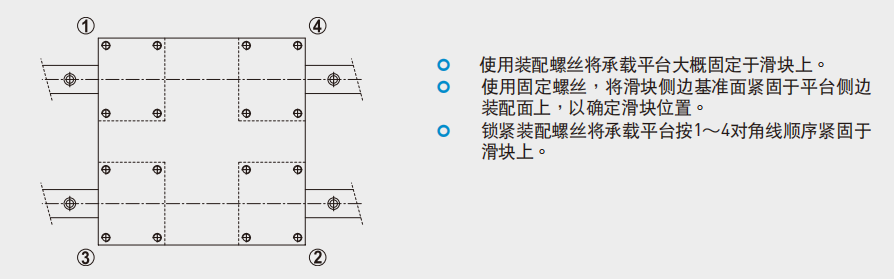

3. 滑块安装
